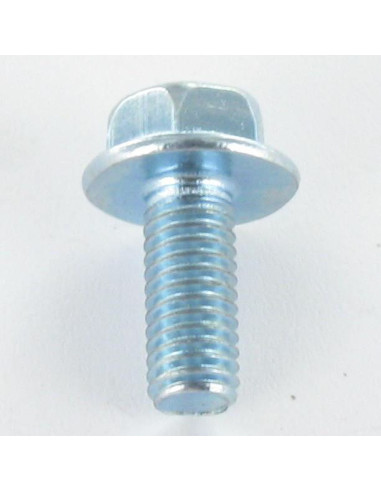

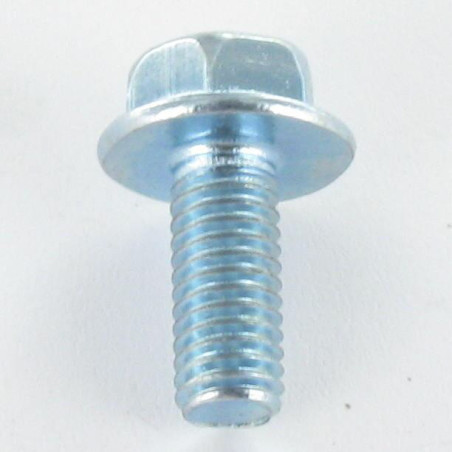

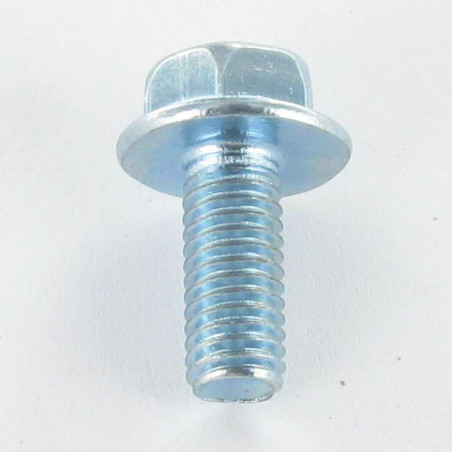

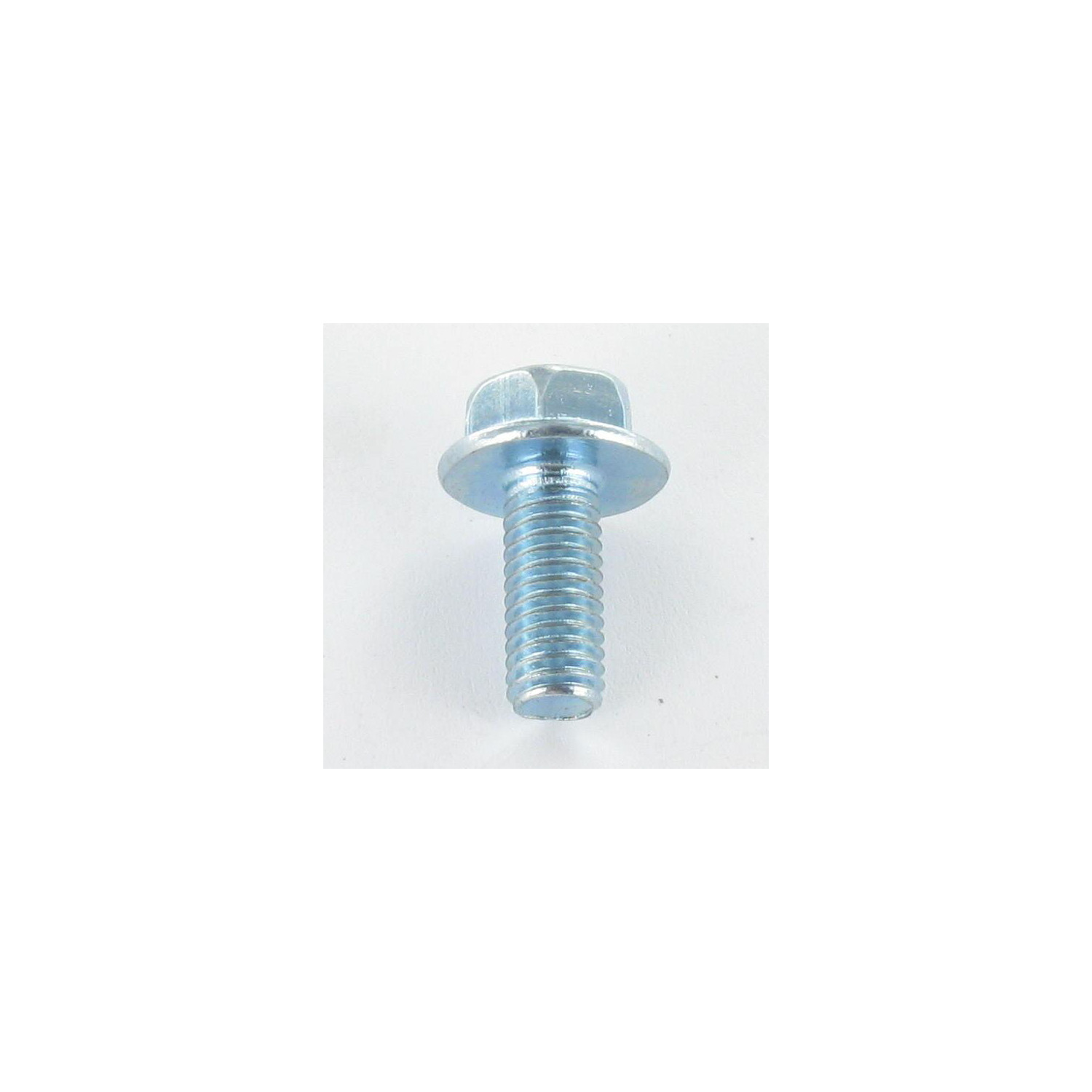

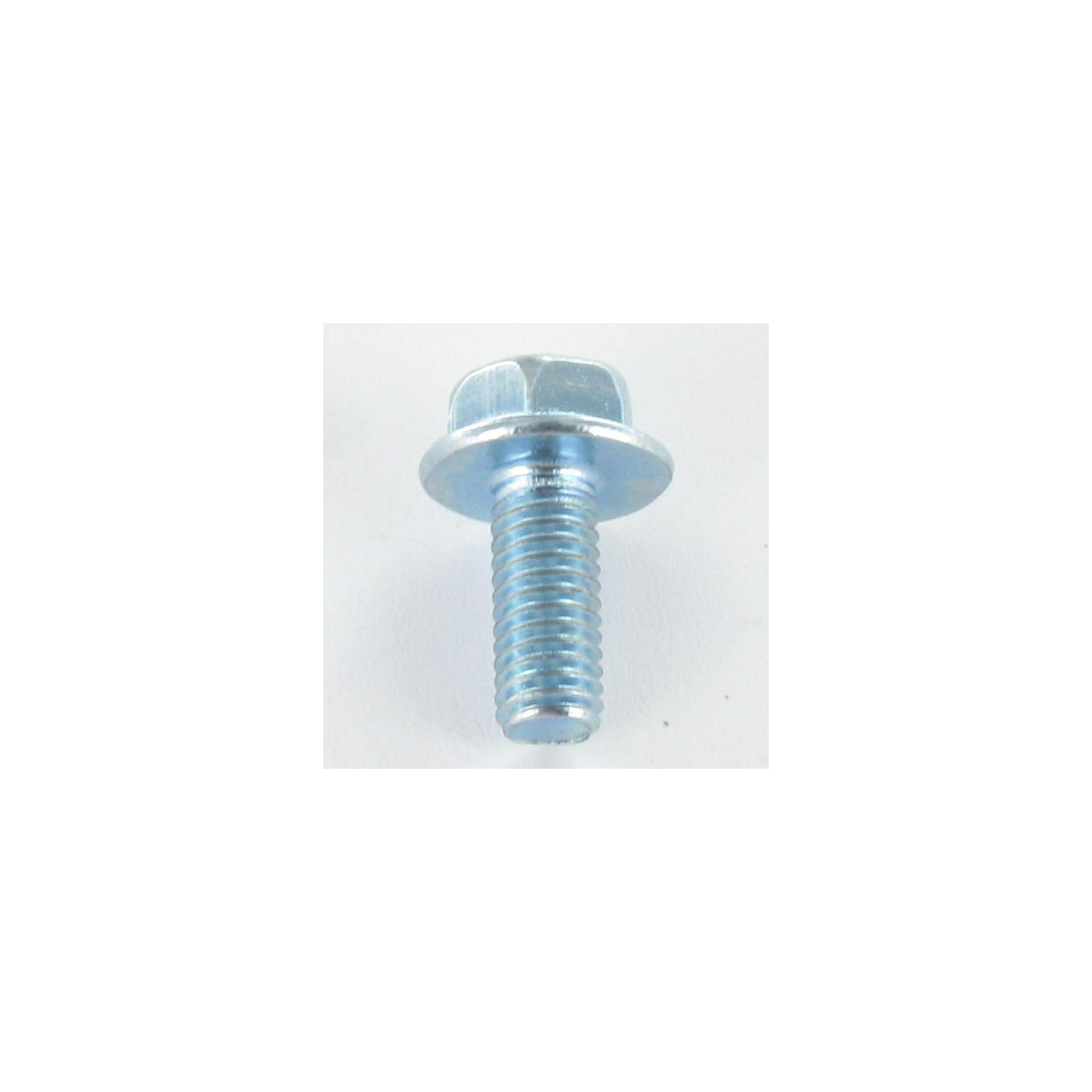

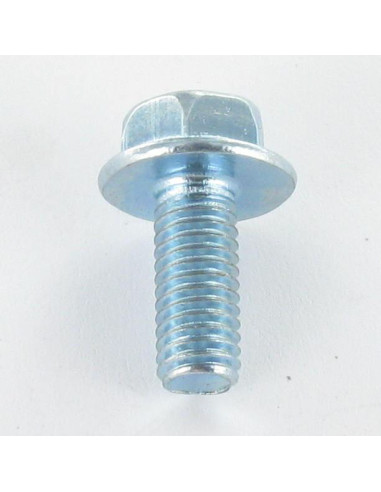

1 x Vis m-hastighed Sekskantet hoved M8X20 Flange uden takker 18 Klasse 8.8 elforzinket stål

Hvordan måler man længden af ​​en skrue?

Længden af ​​en forsænket skrue måles med hovedet. For alle andre hoveder måles længden under hovedet.

Nuværende mekaniske skrueklasser i henhold til ISO 898-1

Betydning af klasse 8.8:

Det første tal (8) angiver materialets ultimative trækstyrke, udtrykt i hundredvis af MPa (megapascal).

Her er 8 × 100 = 800 MPa ultimativ trækstyrke.

Det andet tal (8) angiver forholdet mellem flydespænding og brudstyrke, ganget med 10.

Her betyder 8, at flydespændingen er 0,8 gange den ultimative trækstyrke.

Så flydespænding = 0,8 × 800 MPa = 640 MPa.

Mekaniske skrueklasser (almindelige eksempler)

Klasse Trækstyrke (MPa) Flydespænding (MPa) Typisk anvendelse

4,6           400               0,6 × 400 = 240     Skrue med lav styrke, let brug

5,6           500              0,6 × 500 = 300      Almindelig let til medium belastning

8,8           800              0,8 × 800 = 640      Høj styrke, mekanisk, konstruktion

10,9       1000              0,9 × 1000 = 900    Meget høj styrke, krævende anvendelser

12,9       1200              0,9 × 1200 = 1080  Ultrahøj styrke, tung industriel brug

Ultimativ trækstyrke: maksimal belastning, som skruen kan modstå, før den knækker.

Flydespænding: maksimal belastning før plastisk deformation (permanent og irreversibel).

Jo højere klasse, jo stærkere er skruen, men den er også ofte mere skør (kan brække pludseligt uden megen bøjning).

Lavere klasser bruges til samlinger, der er mindre udsat for høje belastninger.

Umærket skrue = klasse 4.6 eller tilsvarende (generelt)

Generelt er en umærket skrue en skrue med lav styrke, ofte fremstillet af blødt stål eller standardstål.

Den kan svare til klasse 4.6 (trækstyrke ~400 MPa, flydespænding ~240 MPa) eller nogle gange endnu lavere.

Disse skruer er velegnede til samlinger, der ikke udsættes for høj mekanisk belastning.

Hvorfor er det sådan?

Skruer af højere kvalitet (8.8, 10.9, 12.9 osv.) skal mærkes for at garantere deres kvalitet og sporbarhed.

Manglende mærkning betyder ofte, at skruen ikke er standardiseret eller er af lav kvalitet.
